如何計算軸承運轉壽命?
如何計算軸承的運轉壽命?
軸承的運轉壽命受許多因素影響,如溫度、潤滑劑或其他外在環境因素,
但仍有一套公式能讓我們取得軸承的額定壽命,計算出來的結果約有90%的軸承可達到此運轉時數,若乘上係數最高可得到99%可信度之壽命。
公式如下
Lh=(C/P)KX(106/60n) Lh為額定壽命、C為基本動額定荷重、P為等價荷重
K為常數,若計算滾珠軸承時代入3,滾子軸承時則代入10/3,n為軸承轉速
其中等價荷重P 公式為P=XFr+YFa Fr為徑向負荷 Fa為軸向負荷

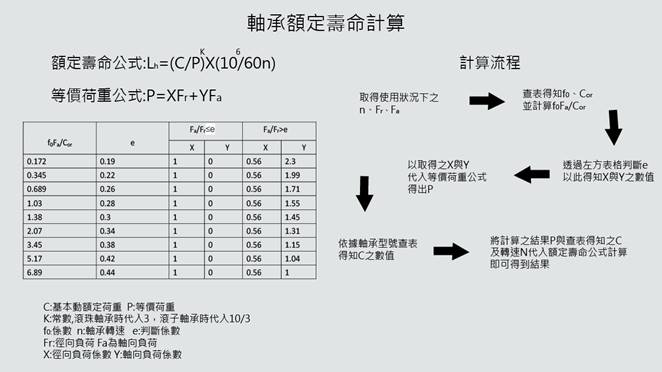

下方圖表用以計算等價荷重P
f0Fa/Cor |
e |
Fa/Fr≤e |
Fa/Fr>e |
||
X |
Y |
X |
Y |
||
0.172 |
0.19 |
1 |
0 |
0.56 |
2.3 |
0.345 |
0.22 |
1 |
0 |
0.56 |
1.99 |
0.689 |
0.26 |
1 |
0 |
0.56 |
1.71 |
1.03 |
0.28 |
1 |
0 |
0.56 |
1.55 |
1.38 |
0.3 |
1 |
0 |
0.56 |
1.45 |
2.07 |
0.34 |
1 |
0 |
0.56 |
1.31 |
3.45 |
0.38 |
1 |
0 |
0.56 |
1.15 |
5.17 |
0.42 |
1 |
0 |
0.56 |
1.04 |
6.89 |
0.44 |
1 |
0 |
0.56 |
1 |
其中係數f0、基本靜額定荷重Cor、判斷係數e、X徑向負荷係數、Y軸向負荷係數須經由查表獲得
Fr(徑向負荷)(KN)、Fa(軸向負荷)(KN)、轉速(rpm)則根據使用狀況取得
現以6800型號之軸承為計算範例,設Fa=0.05kn、Fr=0.1kn、轉速為10000rpm
查表可知 6800軸承Cor=0.84、f0=14.8 得出f0Fa/Cor為14.8x0.05 / 0.84 ≈0.88
因此取上方表格最接近之1.03做判斷,而Fa/ Fr為0.05 / 0.1=0.5
f0Fa/Cor為1.03時 e=0.28,0.5>0.28 因此X取0.56、Y取1.55以計算P
P=0.56X0.1+1.55X0.05=0.1335 而根據公式Lh=(C/P)KX(106/60n)
查表得知6800軸承之C為1.72,而6800為滾珠軸承之狀況下 K代入3
因此Lh=(1.72 / 0.1335)3x(106/60x10000) ≈3564小時
